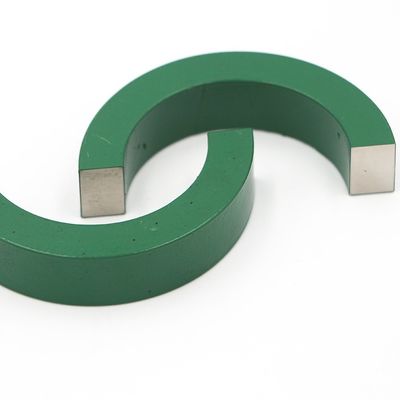

高い透磁率の磁気コアの変圧器10mmの円環形状の変流器

高い透磁率の磁気コアの変圧器10mmの円環形状の変流器
高い透磁率の磁気コアの変圧器10mmの円環形状の変流器

大画像 :  高い透磁率の磁気コアの変圧器10mmの円環形状の変流器

商品の詳細:
起源の場所: 中国
ブランド名: HEMEI
証明: CE/ROHS
モデル番号: 10*10mm
お支払配送条件:
最小注文数量: 1000
価格: Negotiable
パッケージの詳細: 標準的なカートン
支払条件: L/C、T/T、ウェスタン・ユニオン
供給の能力: 1000pcs/month

高い透磁率の磁気コアの変圧器10mmの円環形状の変流器

説明
材料: パーマロイ 第一次入力: 5A
出力電力: 38MW分 電圧: 74VAC
コイルの構造: 円環形状の中心 使用法: 保護、測定
ハイライト:

45mW分の高い透磁率の磁気コアの変圧器

,

10mmの磁気コアの変圧器

,

74VAC 10mmの円環形状の変流器

変流器のための高い透磁率のパーマロイ中心

パーマロイは35%から90%まで及ぶニッケルの内容の広い範囲が付いている鉄ニッケルの合金を示す。パーマロイの最も大きい特徴は弱い磁場の高い磁気透磁率である。飽和磁気誘導の強度は0.6-1.0Tの間に一般にある。最も簡単なパーマロイは2つの要素で構成される合金である:鉄およびニッケル。適切な圧延および熱処理によって、それらは高い磁気透磁率があってもいい。同時に、それらは適度に比較的高い飽和磁気誘導を得るために鉄およびニッケルの内容に一致させてもいい。但し、このパーマロイに低い抵抗があり、悪い機械特性は、そうそこに多くの実用化ではない。パーマロイは飽和磁気密度Bs、透磁率およびキュリー温度は完全に高いが、本質的に純粋な鉄の近くの非常に低い最大保持力の鉄ニッケル(FeNi)の合金である。多重エレメントのパーマロイは、最初の相対的な透磁率30,000から80,000に達することができるが抵抗は低い、約10-7Ω-m、非常に薄い切れに処理することができる従って(20-30) kHzの働きの頻度まで使用することができる。0.02mmの厚さのパーマロイ薄いストリップは国内工学で一般的であり、また0.005mmの厚い薄いストリップがある。但し、磁気コアの巻くプロセスの間に薄いストリップの表面の絶縁材が原因で、充填率は使用をまれに設計することで、そう非常に減らない。適用頻度が30kHzを超過する場合、パーマロイの低い抵抗に、損失はかなり増加するよる。



3.Features
1).Low最大保持力および磁気ヒステリシス損;
2).High抵抗およびloweddy-currentloss;
3).High initialmagnetic透磁率および最高磁気透磁率;
4).High飽和磁束密度;



変数

サイズ(mm) 入力電流(a) 出力電力(MW)
55*65*5 10 13mW分
55*75*10 5 38mW分
55*75*12 5 45mW分
48*68*15 5 50mW分
55*75*20 3 45mW分



変数:

サイズ 入力電流 回転比率 作業負荷 電圧 出力電力
55*65*5mm 10A 900T 1K 3.7V 13mW
55*75*10mm 5A 400T 400Ω 3.9V 38mW
54*78*12mm 5A 500T 1K 7V 49mW
67*47*15mm 5A 400T 750Ω 6V 48mW
55*75*20mm 3A 250T 500Ω 4.3V 36mW
95*75*20mm 3A 5A 250T 400Ω 300Ω 3.4V 4.5V 28mW 67mW
85*55*25mm 3A 5A 250T 600Ω 500Ω 5.4V 7.6V 48mW 115mW
88*67*10mm 5A 400T 500Ω 4.5V 40mW
72*47*27mm 3A 5A 250T 600Ω 500Ω 5.6V 7.7V 52mW 118mW
63*50*12mm 5A 400T 300Ω 2.9V 28mW
58*42*8mm 5A 400T 300Ω 2.7V 24mW
58*45*20mm 5A 400T 300Ω 5.3V 46mW
50*35*15mm 5A 400T 400Ω 3.7V 34mW
48*38*10mm 5A 900T 1K 4.7V 22mW
43*33*6mm 5A 900T 600Ω 2.6V 11mW
40*25*15mm 5A 400T 500Ω 5V 50mW
43*33*9mm 5A 900T 1K 4.5V 20mW
